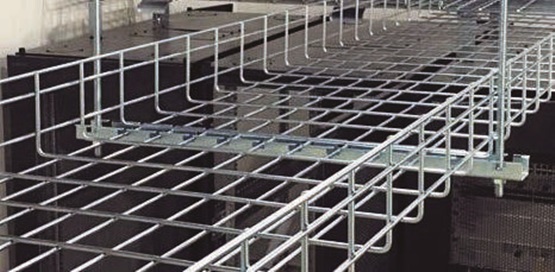

케이블 트레이
적은 부속품으로 경제적이고 신속하게 작업할 수 있는 가장 이상적 케이블 트레이로서 선진 외국에서는 가장 보편화 되어 있는 전선 및 통신 선로용 케이블 트레이 입니다. 규격 케이블 트레이와 7가지의 연결 규격부품으로 어떠한 복잡한 배선공사도 현장에서 직접 간편하며 신속하고 정밀하게 작업할 수 있습니다.
- 01. 가격 경제성
- 트레이 중량이 가벼우니 아무래도 가격이 싸겠지요. 기존 Tray 가격과 비교해 보십시오. 그리고 무거운 기존트레이와 가벼운 하이메쉬 트레이의 실제 시설공임을 체크해 보십시오.
- 02. 구조 견고성
- 중량이 가볍다고 약할까요? 아닙니다. 전선의 하중을 분산시킬수 있는 Hi-Mesh Tray의 메쉬형 구조특성으로 경량이면서도 무거운 전선의 하중에 충분한 강도를 유지합니다.
- 03. 제품 내구성

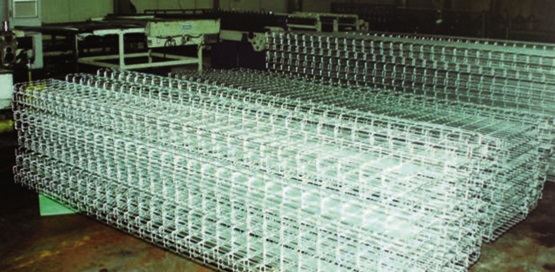

- 용융 아연도금 철선을 스위스 Schlatter사의 설비로 저항용접하여 용접점에도 용융아연도금이 유지되어 내부식성이 뛰어납니다.
- 04. 시설 안전성
- 무엇보다도 중요한 건 트레이에 놓여지는 전선이 노출되어 있어 통풍을 통한 전선의 과열을 방지하며, 전선상태의 점검이 용이하고 먼지가 쌓이지 않아 화재사고를 예방할 뿐만 아니라 트레이의 중량이 가벼워 천정이나 놓여지는 구조물에 하중을 적게 줍니다.
- 05. 현장 적응성
- 설치시 예기치 않은 돌출물이나 기존에 설치되어 있는 기계장치 시설물 등을 피해 트레이 설치 방향을 현장에서 신속하게 전환하여 설치할 수 있어 설치 현장의 적응력이 뛰어납니다.
- 06. 설치 작업성
- 가벼워서 다루기가 간편하며 90° Elbow나 십자 크로스(Cross), 티(Tee)를 따로 주문할 필요가 없고 현장에서 설치방향에 따라 자유자재로 제작이 가능하며 길이 조정이 용이하고, 비숙련자도 신속하게 작업이 가능하며 작업자 1인으로도 충분히 설치가 가능합니다. 무거운 판재 Tray 설치 작업 시간과 작업성을 한번 비교해 보십시오,
- 07. 조립 편의성
- 메쉬구조의 특성상 어느 곳에서나 전선의 인입 인출이 가능하므로 배선작업이 간단하며 부품이 단순하기 때문에 조립이 편리합니다.
- 08. 종류 다양성
- 일반 표준품인 용융아연도금 철선제품 뿐만 아니라, 스텐레스 제품과 미적외관이 필요한 노추된 곳을 위한 분체페인트 조장 제품도 가능합니다.
- 09. 증 개설 용이성
- 증설 및 개설시 별도 시설없이 기존 설치된 트레이의 잔여용적을 사용할 수 있어 경제적으로 손쉽게 증 개설이 용이 합니다.
- 10. 현대적 심미성
- 공간에 정렬된 하이메쉬 트레이의 곡선과 직선 배열이 현대적 예술 감각으로 공간의 가치를 활짝 열어줄 것입니다.
하이메쉬 케이블 트레이는 전선이나 통신선의 하중을 견디기 위한 최소한의 자체중량으로 최대의 하중을 받게 설계되어 있습니다.
| T100 | T200 | T300 | T400 | T500 | TR100 | TR200 | TR300 | TR400 | TR500 | TS100 | TS200 | TS300 | TS400 | TS500 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Load in kg/m 지지간격 |
ØL | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 |
| ØT | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | |
| 1.50m | 56 | 50 | 62 | 70 | 66 | 100 | 93 | 80 | ||||||||
| 1.75m | 43 | 38 | 54 | 62 | 57 | 86 | 80 | 70 | ||||||||
| 2.00m | 34 | 30 | 46 | 55 | 50 | 74 | 70 | 60 | ||||||||
| 2.25m | 27 | 25 | 38 | 49 | 44 | 64 | 60 | 52 | ||||||||
| 2.40m | 24 | 23 | 33 | 45 | 40 | 58 | 55 | 47 | ||||||||
| 2.50m | 22 | 21 | 30 | 43 | 38 | 55 | 52 | 45 | ||||||||

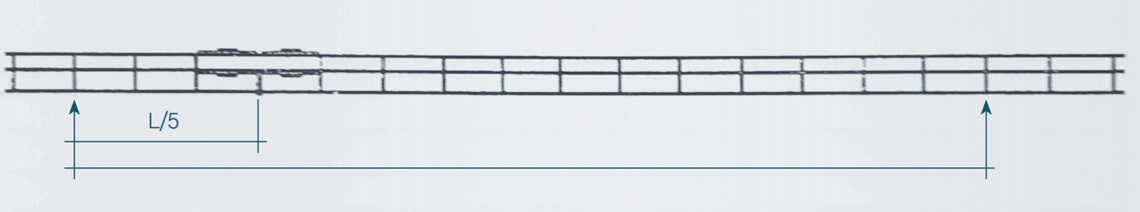

수평으로 연결할 때에는 지지간격 길이의 1/5이내 되는 곳에서 체결하는 것이 좋습니다.

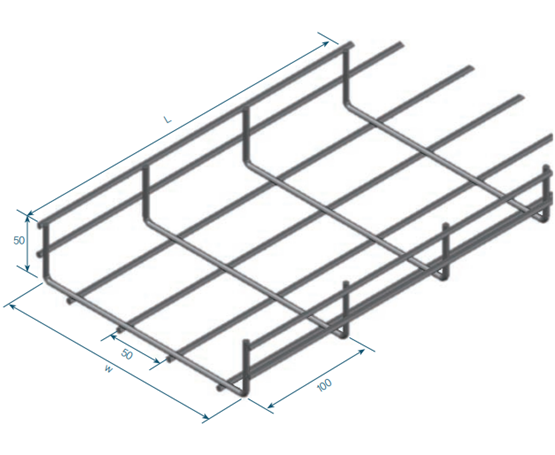

Tray Dimension (H : 50)
단위 : mm
| 부품명 | 트레이 사이즈 W x H x L |
철선 수량 | 선경 |
|---|---|---|---|
| T50 | 50 x 50 x 1000 | 1000 - 06EA, 150 - 11EA | ø5 |
| T100 | 100 x 50 x 1000 | 1000 - 06EA, 200 - 11EA | |
| T150 | 150 x 50 x 1000 | 1000 - 07EA, 250 - 11EA | |
| T200 | 200 x 50 x 1000 | 1000 - 08EA, 300 - 11EA | |
| T250 | 250 x 50 x 1000 | 1000 - 09EA, 350 - 11EA | |
| T300 | 300 x 50 x 1000 | 1000 - 10EA, 400 - 11EA | |
| T400 | 400 x 50 x 1000 | 1000 - 11EA, 500 - 11EA | |
| T500 | 500 x 50 x 1000 | 1000 - 12EA, 600 - 11EA |

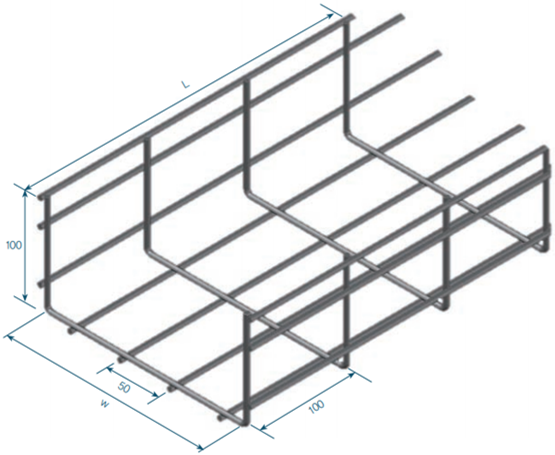

Tray Dimension (H : 100)
단위 : mm
| 부품명 | 트레이 사이즈 W x H x L |
철선 수량 | 선경 |
|---|---|---|---|
| HKT - 51 | 50 x 100 x 1000 | 1000 - 08EA, 250 - 11EA | ø5 |
| HKT - 101 | 100 x 100 x 1000 | 1000 - 08EA, 300 - 11EA | |
| HKT - 151 | 150 x 100 x 1000 | 1000 - 09EA, 350 - 11EA | |
| HKT - 201 | 200 x 100 x 1000 | 1000 - 10EA, 400 - 11EA | |
| HKT - 251 | 250 x 100 x 1000 | 1000 - 11EA, 450 - 11EA | |
| HKT - 301 | 300 x 100 x 1000 | 1000 - 12EA, 500 - 11EA | |
| HKT - 401 | 400 x 100 x 1000 | 1000 - 14EA, 600 - 11EA | |
| HKT - 501 | 500 x 100 x 1000 | 1000 - 16EA, 700 - 11EA |

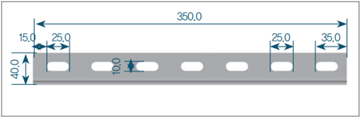

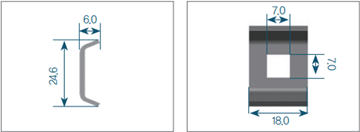

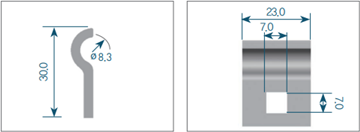

부품도

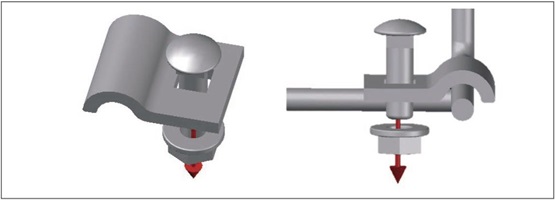

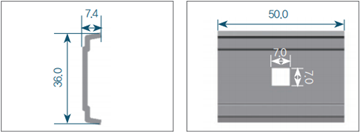

FC 6 (2T), (아연, 분체, SUS)

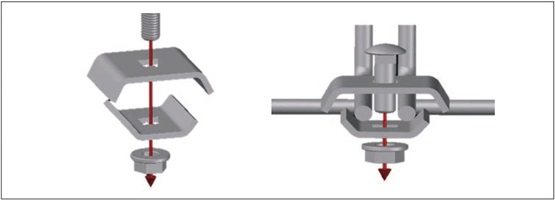

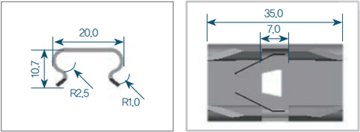

CC30 (2T), (아연, 분체, SUS)
CC25 (2T), (아연, 분체, SUS)
CC60 (2T), (아연, 분체, SUS)

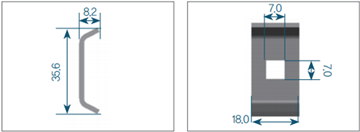

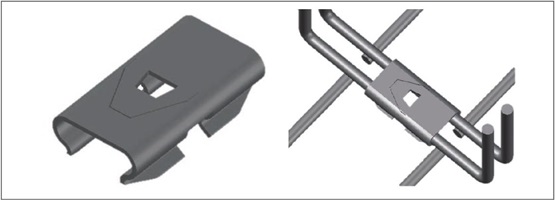

무볼트 클립 (0.8T), (SUS)

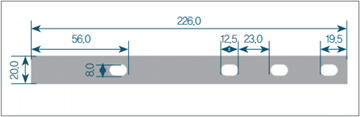

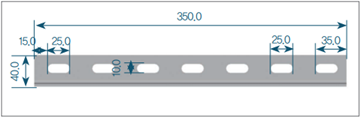

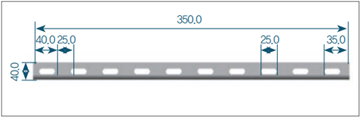

SB-180 / 23 (3T)

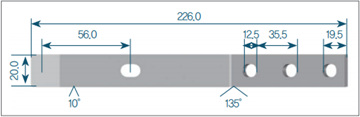

AB-135 / 23 (3T)

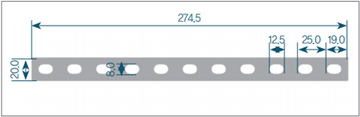

SB-275 (3T)
“ㄱ”자 찬넬 (2T)
L”자 찬넬 (2T)
“ㄷ”자 찬넬 (2T)

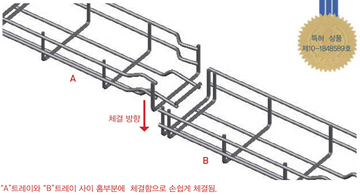

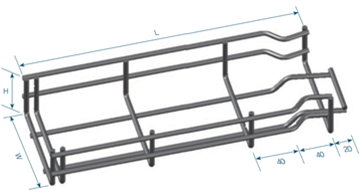

끼움식 트레이
| 부품명 | 트레이 사이즈 W x H x L |
철선 수량 | 선경 |
|---|---|---|---|
| T50 | 50 x 50 x 990 | 300 - 06EA, 150 - 05EA | ø5 |
| T100 | 100 x 50 x 990 | 300 - 06EA, 200 - 05EA | |
| T150 | 150 x 50 x 990 | 300 - 07EA, 250 - 05EA | |
| T200 | 200 x 50 x 990 | 300 - 08EA, 300 - 05EA | |
| T250 | 250 x 50 x 990 | 300 - 09EA, 350 - 05EA | |
| T300 | 300 x 50 x 990 | 300 - 10EA, 400 - 05EA | |
| T400 | 400 x 50 x 990 | 300 - 11EA, 500 - 05EA | |
| T500 | 500 x 50 x 990 | 300 - 12EA, 600 - 05EA |

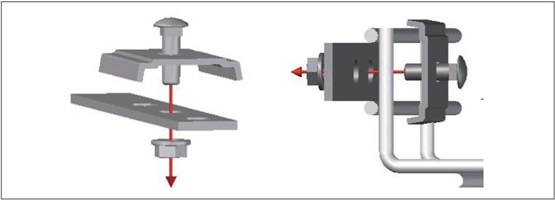

연결부품도

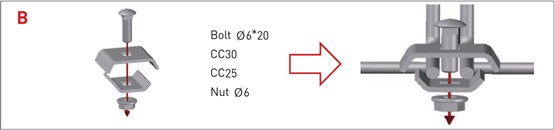

중간 연결부 - 1
중간 연결부 - 2

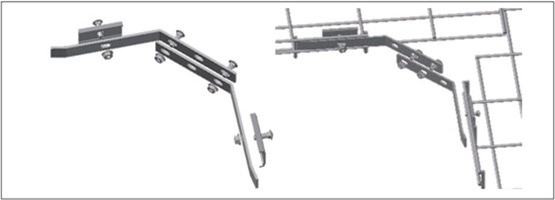

직각 연결부
측면 중간 연결부
고정용

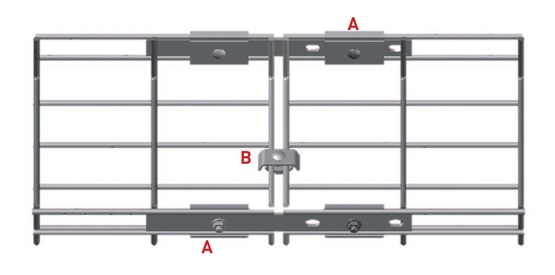

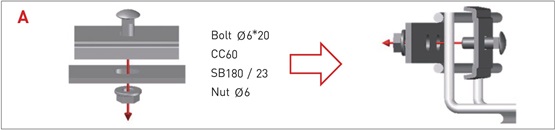

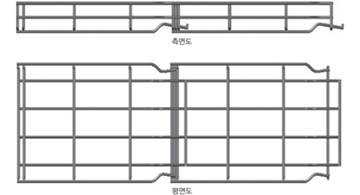

트레이 직선 연결도
| 부품명 | 수량 | ||||
|---|---|---|---|---|---|
| T100 | T200 | T300 | T400 | T500 | |
| SB180 / 23 | 2EA | 2EA | 2EA | 2EA | 2EA |
| CC60 | 4EA | 4EA | 4EA | 4EA | 4EA |
| CC25 | 1EA | 1EA | 2EA | 2EA | 2EA |
| CC30 | 1EA | 1EA | 2EA | 2EA | 2EA |
| BOLTø6*20 / NUTø6 | 5EA | 5EA | 6EA | 6EA | 6EA |

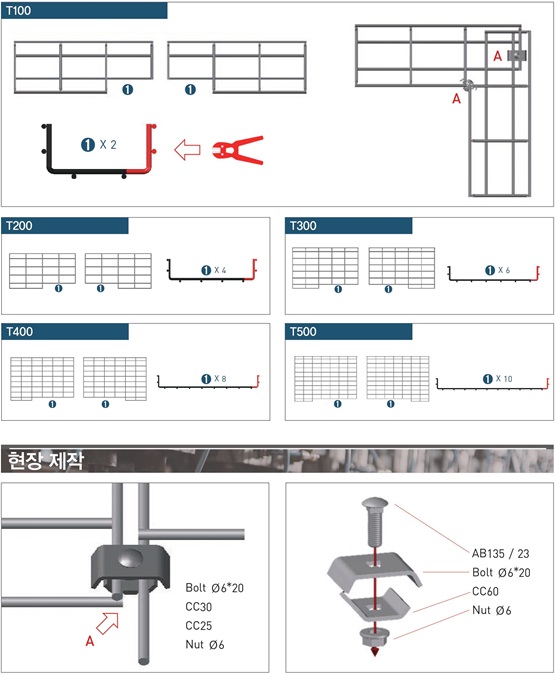

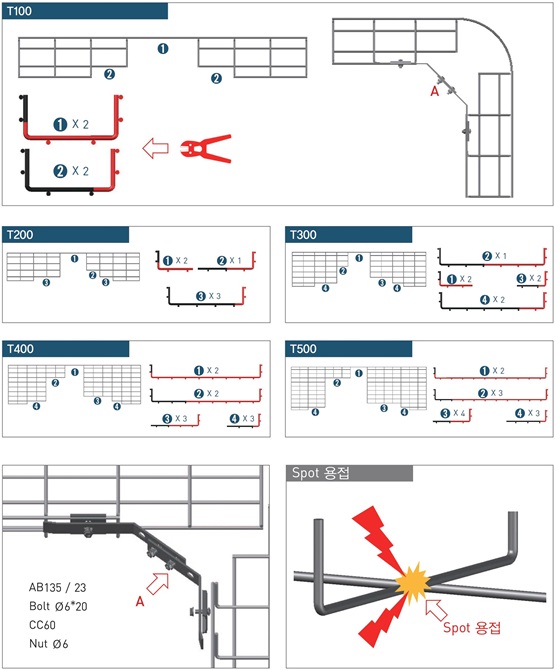

90° 연결 (직각 비 교차)

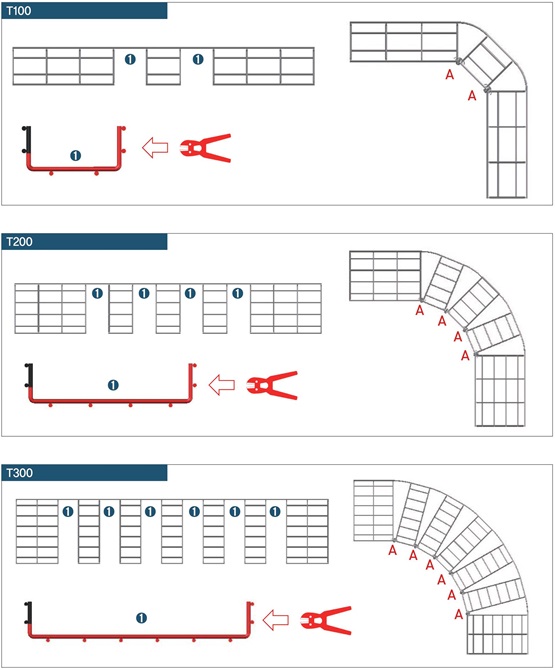

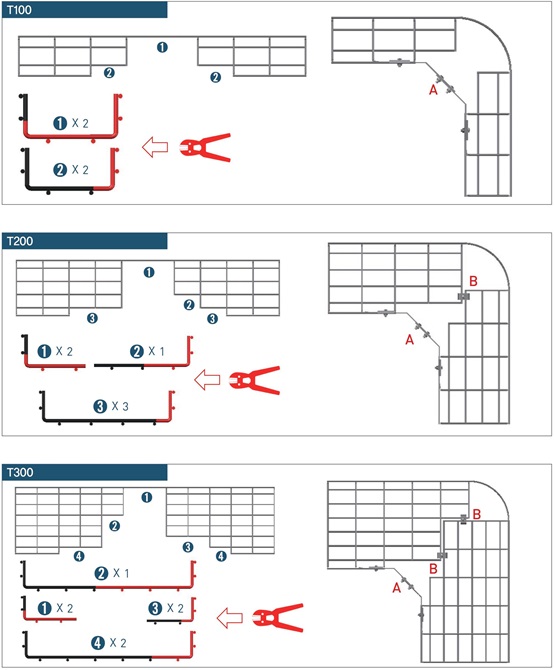

90° 연결 (Round, 비 교차)
90° 연결 (Round, 비 교차)

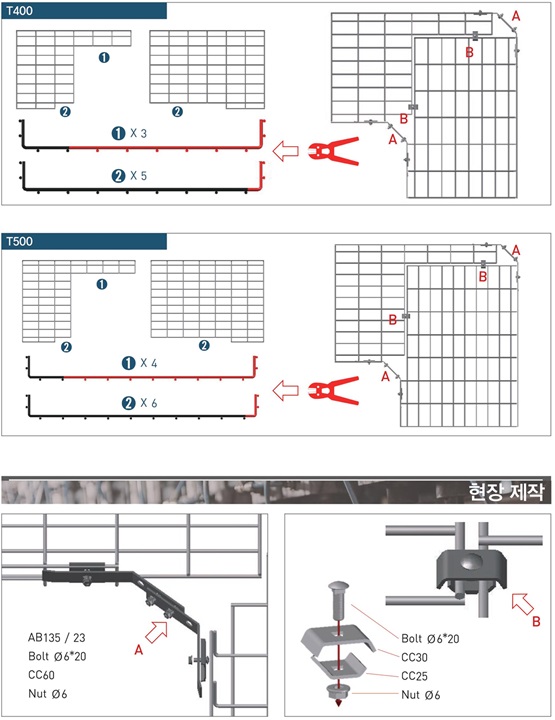

90° 연결 (Round, 교차)

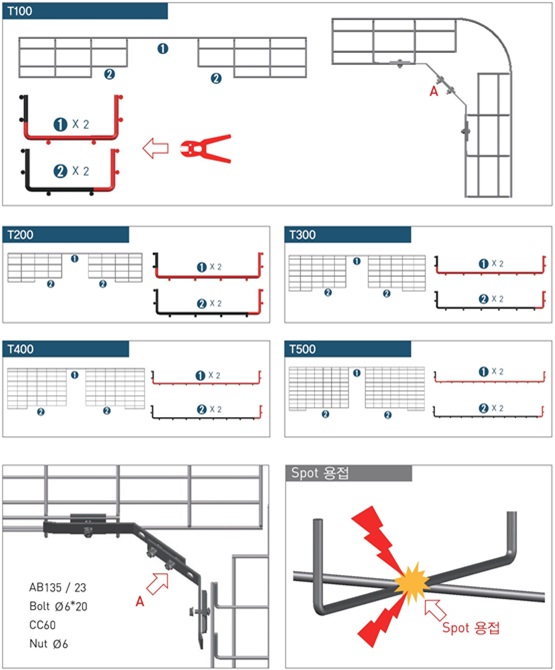

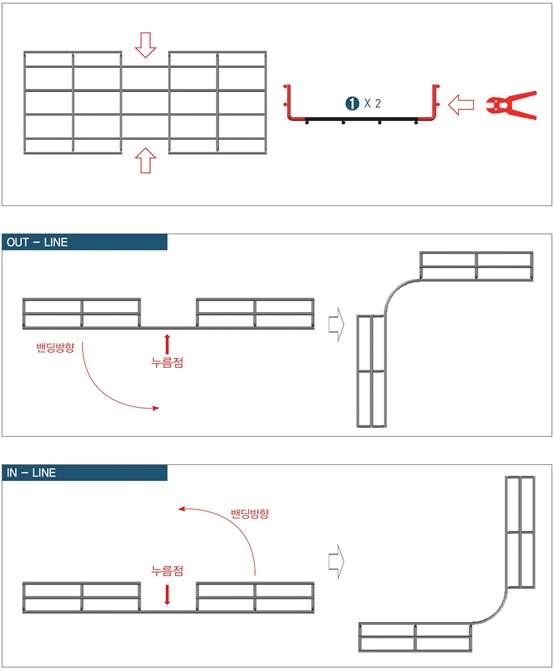

90° 연결 (Round)
90° 연결 (분리 교차)

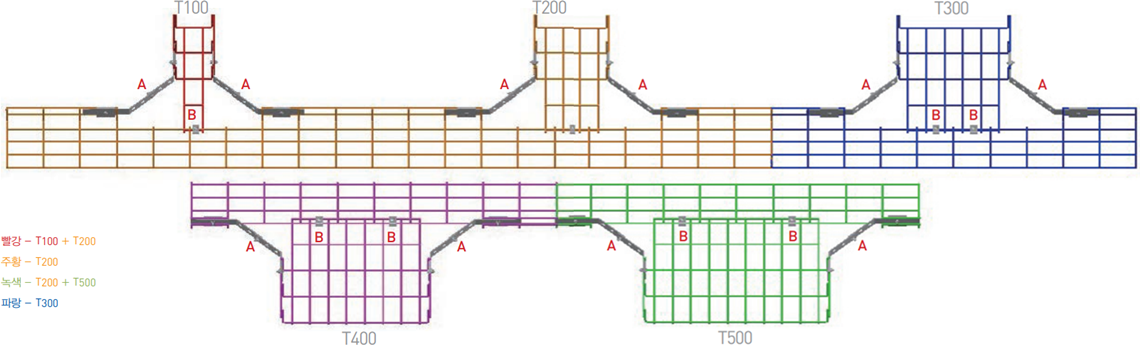

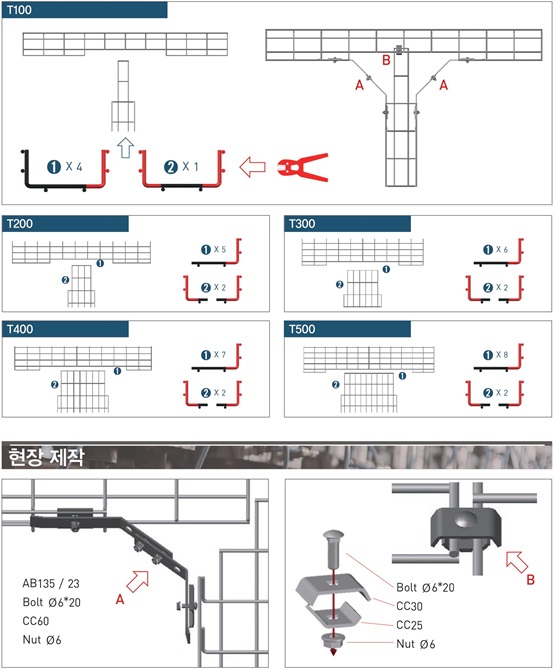

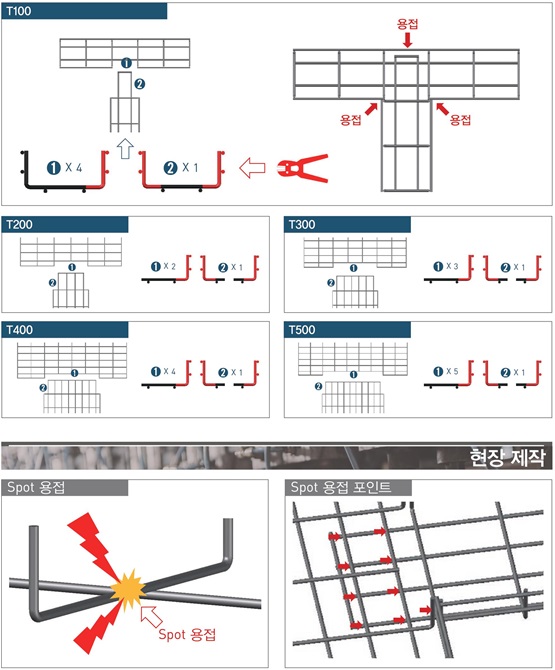

"T"자 연결

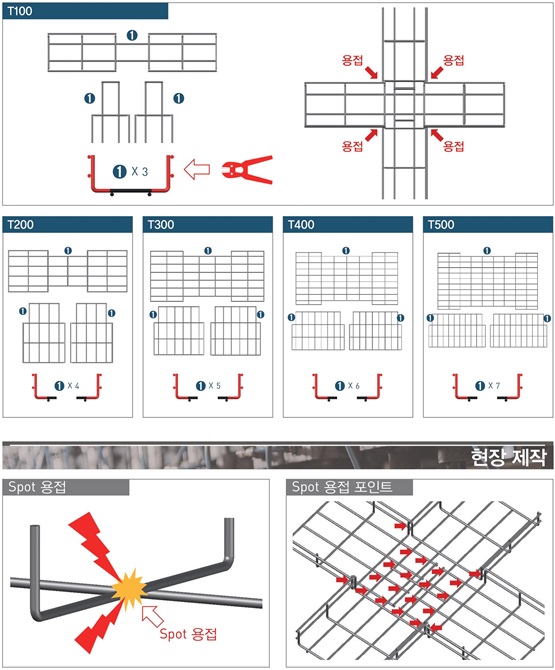

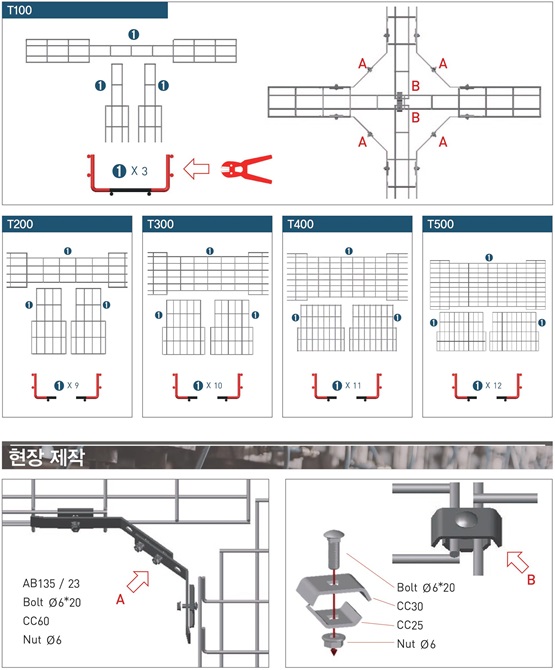

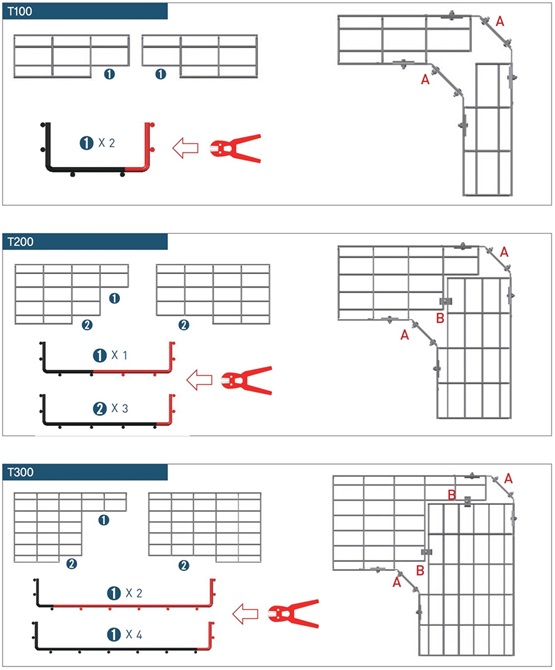

십자 연결
엘보

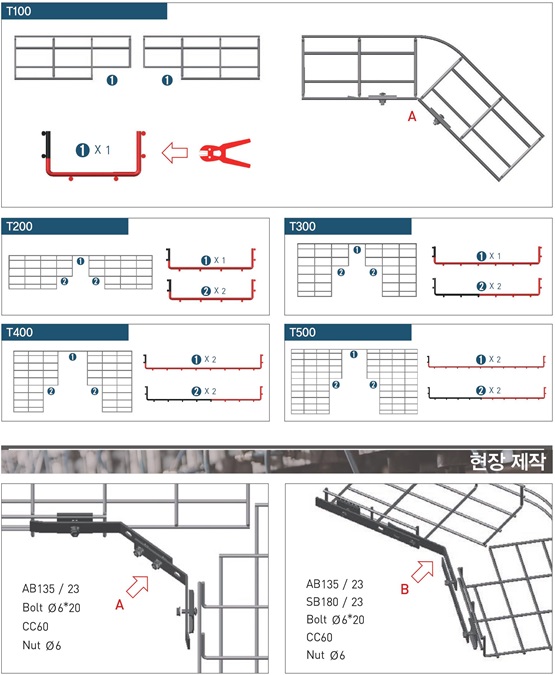

V 엘보

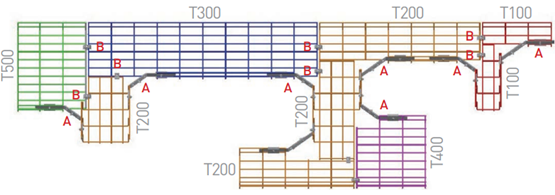

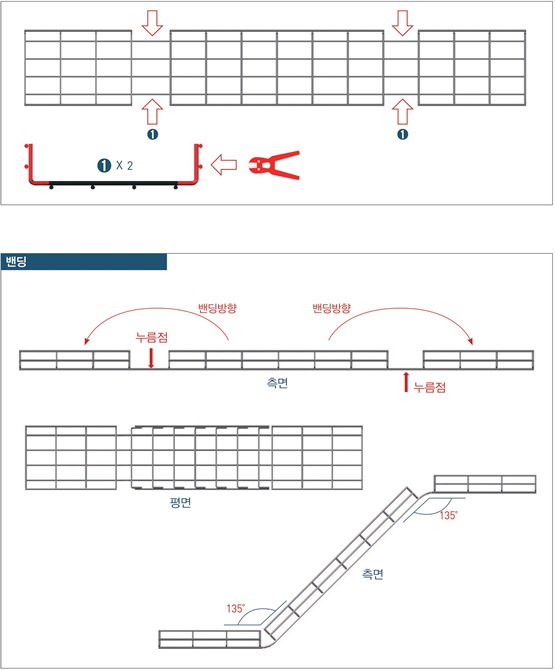

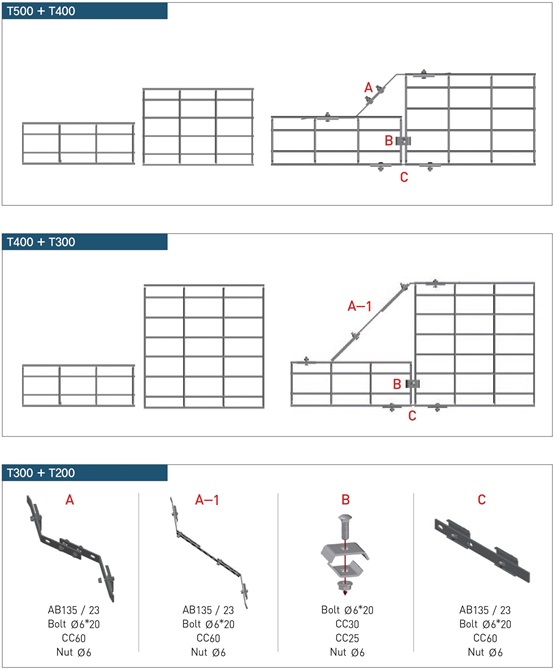

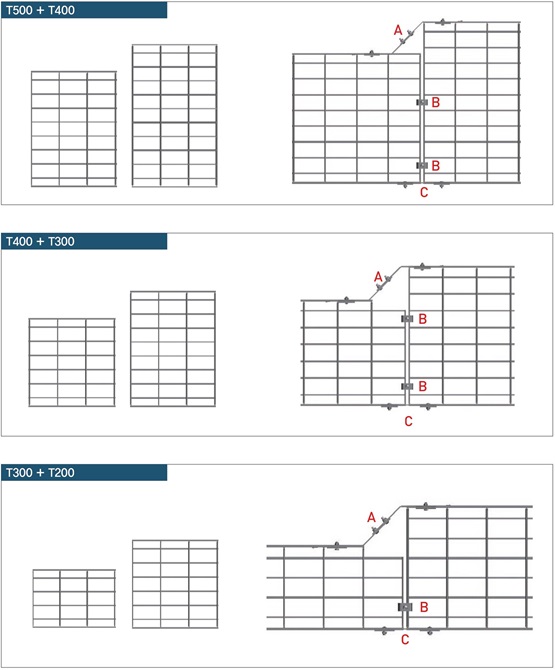

폭 변경 연결

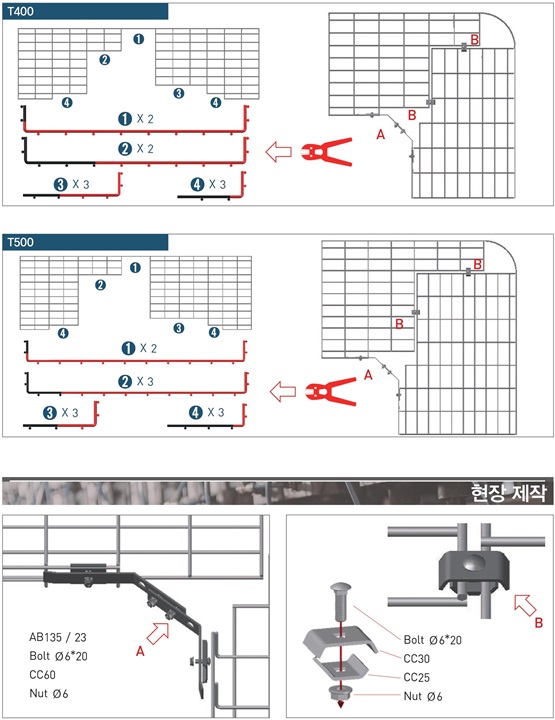

T자 및 십자
선호 축소 및 확장

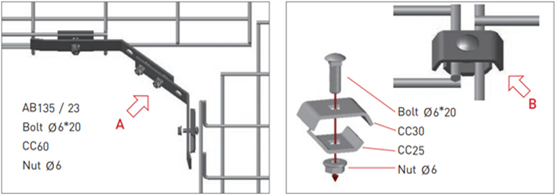

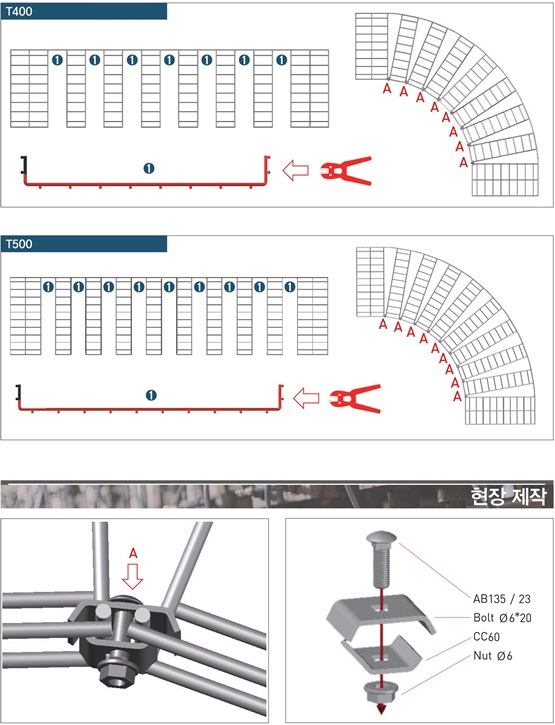

현장제작

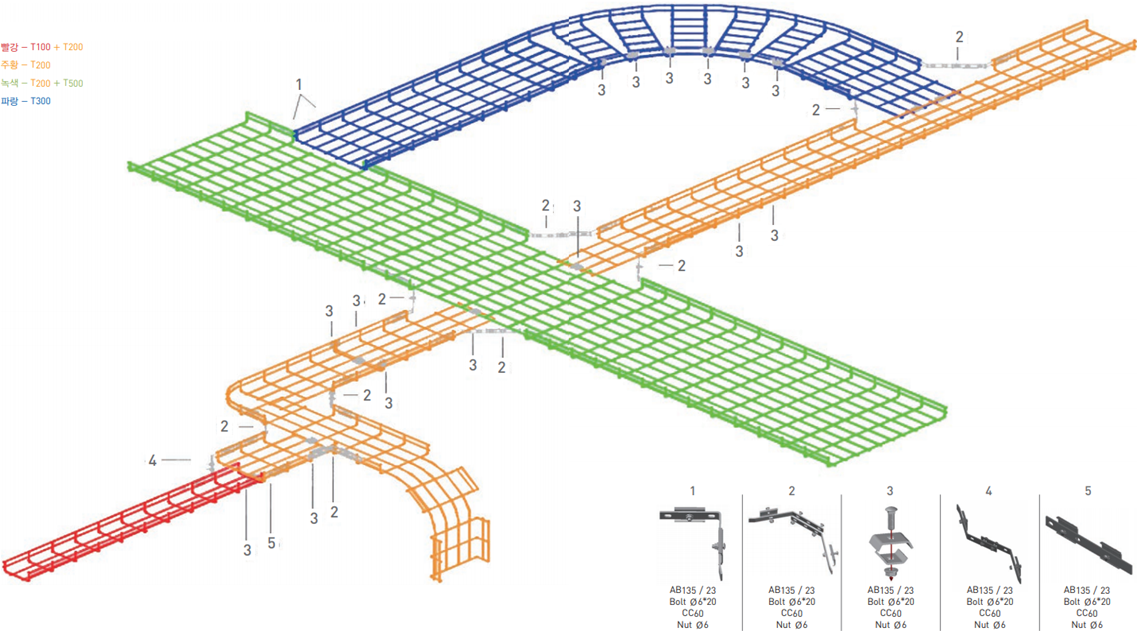

전체 연결도
