용접철망

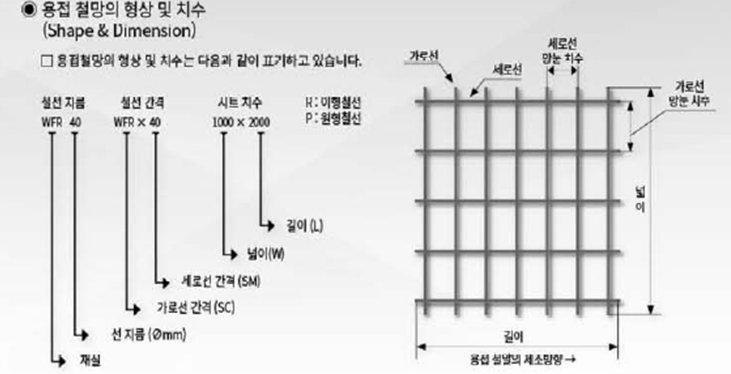

용접철망은 냉각 압연되 또는 신선된 고강도 철선을 사용하여 세로선과 가로선을 직각으로 배열하여, 교차점을 전기저항용접으로 접합한 격자형의 시트를 말한다.
용접철망용 철선과 이형철선이 사용되고 있으며, 사용되는 철선에 따라 원형 용접철망과 이형 용접철망으로 구분된다.
원형용접철망은 각 철선 교점에서 확실한 기계적인 정착에 의하여 콘크리트에 부착되며, 이형 용접철망은 용접된 교차점뿐만 아니라 철선의 이형성능도 콘크리트에 부착 및 정착에 중요한 역할을 하기 때문에 구조 용으로도 탁월한 성능을 발휘합니다.
| 물품식별번호 | 구분 | 선지름(mm) | 규격(cm) | 단위 |
|---|---|---|---|---|
| 23400499 | HMK-001 | 5.0 | #6-100X100 | M2 |
| 23400496 | HMK-002 | 5.0 | #6-150X150 | M2 |
| 23400498 | HMK-003 | 4.0 | #8-100X100 | M2 |
| 23400497 | HMK-004 | 4.0 | #8-150-150 | M2 |
- 둥근철사의 선지름 허용차 단위 : mm
| 선지름 | 허용차 |
|---|---|
| 2.9 이하 | ± 0.06 |
| 2.90 초과 4.00 이하 | ± 0.08 |
| 4.00 초과 6.00 이하 | ± 0.10 |
| 6.0 초과 | ± 0.13 |
- 망눈의 치수와 허용차단위 : mm
| 망눈 치수 | 허용차 |
|---|---|
| 50, 75 | ± 100mm or ±7.5% |
| 100, 150 | |
| 200, 250 | |
| 300 | |
| ※ 망목수의 허용차는 계산망목수의 ± 1% 이내로 한다. | |
